连接器运用领域认识及用途课程 1.连接器的定义 是指用於信号传送及电源输入输出起到桥梁作用而言， 即用在电子信号与电源上的连接元件及其附属之连接 配件等均是。 2.连接器的运用领域 运用於一般电子、N/B、PC电脑、电机、手机、MP3及相关 电子产业所设计生产之产品。广议讲,几乎机械电子类产 品均需要用到连接器。 3.连接器的构造讲述 3.1连接器材料简介 一般而言,连接器所使用的原材料可以区分为金属材料、塑胶 材料、电镀材料三大类,以下就此材料种类及特性作简单说明。

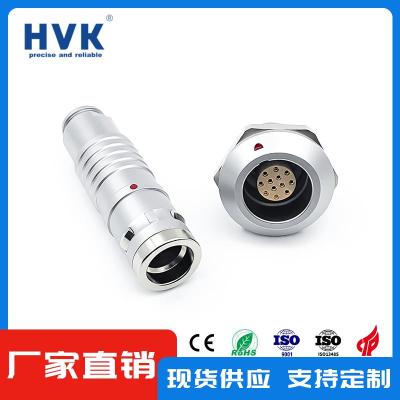

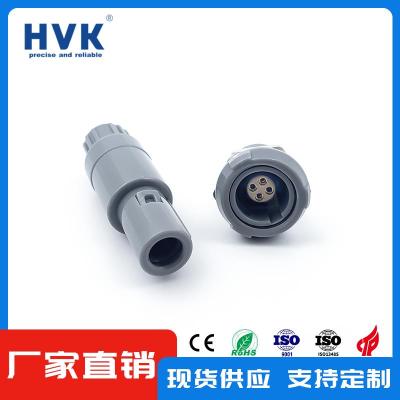

圆形连接器的特点。体积小、性高。圆形连接器的插头、插座多采用螺纹连接，其中接线端子有2个到100个不等，满足电子设备之间电缆连接的需要。圆形连接器的基本结构。接触件是圆形连接器实现电气连接功能的核心部件。一般由阴性接触件和阳性接触件构成接触对，电连接通过阴性、阳性接触件的插入实现。附件大多有通用型部件和标淮部件，且主要分为结构附件和安装附件。结构附件如定位销、卡圈、连接环、密封圈、导向销、定位键、电缆夹、密封垫等。安装配件，如弹簧圈、钉、杆、母等。
航空插头缘体固定接触体的缘构件，除多个接触体之间的相互电缘外，还起导向、定位、密封等作用。缘体的材料和结构直接影响航空插头的电气和机械性能。按材料软硬程度不同有弹性、半硬和硬缘体之分。常用材料有橡胶、塑料、陶瓷和玻璃等。航空插头壳体固定和保护缘体和接触体的构体。壳体上有定位、导向和锁紧机构，以确保航空插头能正确地工作。壳体有时还起密封、防水、防火和电场屏蔽等作用。圆形连接器的壳体有螺纹、卡口和直插自锁等锁紧型式，在多接点和插拔力较大的情况下连接方便。水下航空插头电流荷载:针对水下产品设计方案加工工艺中，连接器产品电流量承担能力不一样，其应用的自然环境也不一样，针对水下项目工程师而言，适合的连接器产品更为关键，要是您明确了电流量的大概范畴，就能够选择适合的水下产品。
