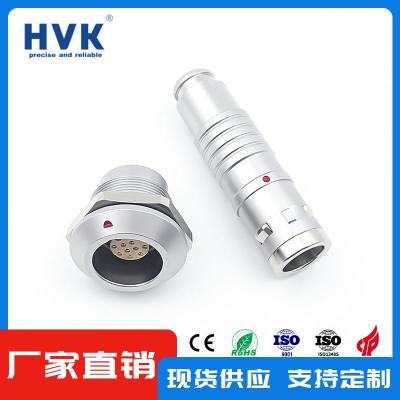

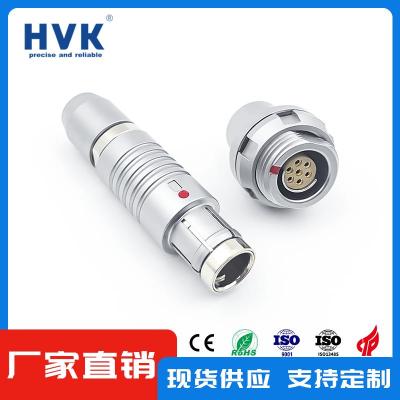

台州鸿万科316不锈钢材质航空插头连接器
航空插头应用场景圆形连接器的基本结构接触件:是完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过接触件的插合完成电连接。附体:分结构附件和安装附件。结构附件如定位销、卡圈、连接环、密封圈、导向销、定位键、电缆夹、密封垫等。安装附件如弹簧圈、螺钉、螺杆、螺母等。缘体:缘安装板也常称为基座或缘体,它的作用是使接触件按所需要的位置和间距排列,并接触件之间和接触件与外壳之间的缘性能。
航空插的类型比较多。从频率上看,该类插座可分为高频航空插座和低频航空插座;从用途来上看,可分为机柜用航空插座、音响设备用航空插座、电源航空插座、特殊用途航空插头等;从造型上看,有课分为圆形插座和非圆形插座。
额定电流又称工作电流。同额定电压一样,在低于额定电流情况下,航空插头一般正常工作。在航空插头的设计过程中,是通过对航空插头的热设计来满足额定电流要求的,因为在接触对有电流流过时,由于存在导体电阻和接触电阻,接触对将会发热。当其发热超过一定限时,将破坏航空插头的缘和形成接触对表面镀层的软化,造成故障。因此,要限制额定电流,事实上要限制航空插头内部的温升不超过设计的规定值。在选择时要注意的问题是:对多芯航空插头而言,额定电流降额使用。这在大电流的场合更应引起重视,例如φ3.5mm 接触对,一般规定其额定电流为50A ,但在5 芯时要降额33 %使用,也就是每芯的额定电流只有38A ,芯数越多,降额幅度越大。
4:机械参数 航空插头中接触压力是一个重要,它直接影响到接触电阻的大小和接触对的磨损量。在大多数结构中,直接测量接触压力是相当困难的。因此,往往通过单脚分离力来间接测算接触压力。对于圆形针孔接触对,通常是用有规定重量砝码的标准插针来检验阴接触件夹持砝码的能力,一般其标准插针的直径是阳接触件直径的下限取-5μm 。总分离力一般是单脚分离力上线之和的两倍。总分离力超过50N 时,用人工插拔已经相当困难了。当然,对一些测试设备或某些要求的场合,可选用零插拔力航空插头,自动脱落航空插头等等。
